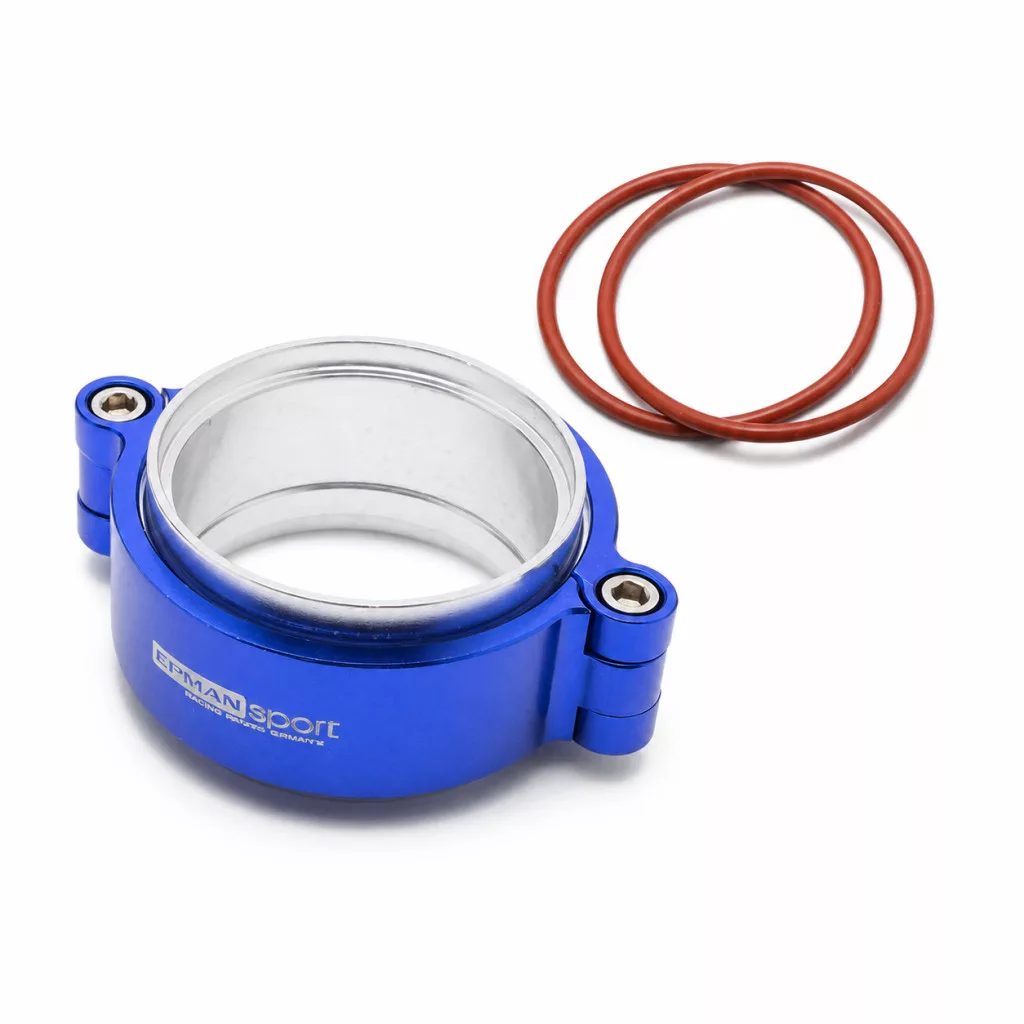

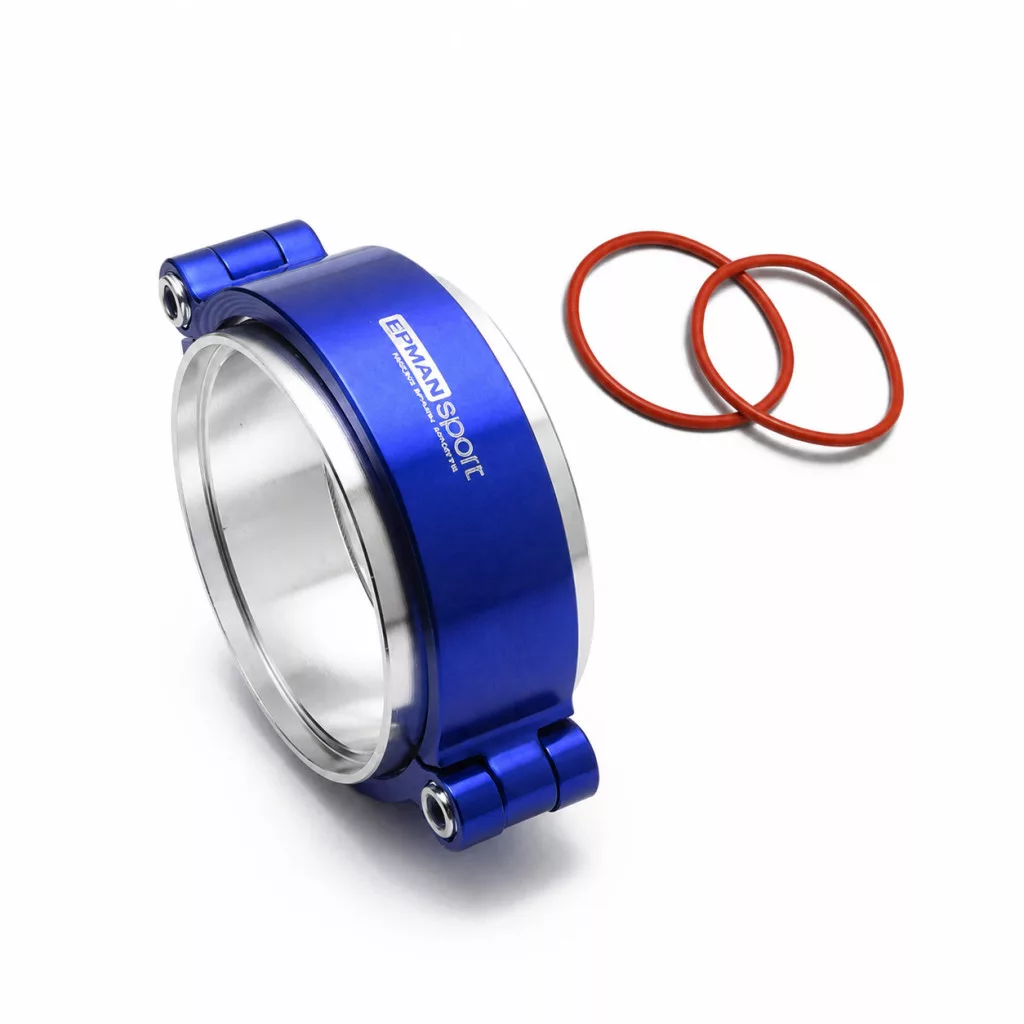

Epman 76 mm-es kék intercooler gyorskioldó bilincs szett csavaros rögzítéssel

Főbb Jellemzők és Előnyök – Epman 76 mm-es kék intercooler gyorskioldó bilincs szett

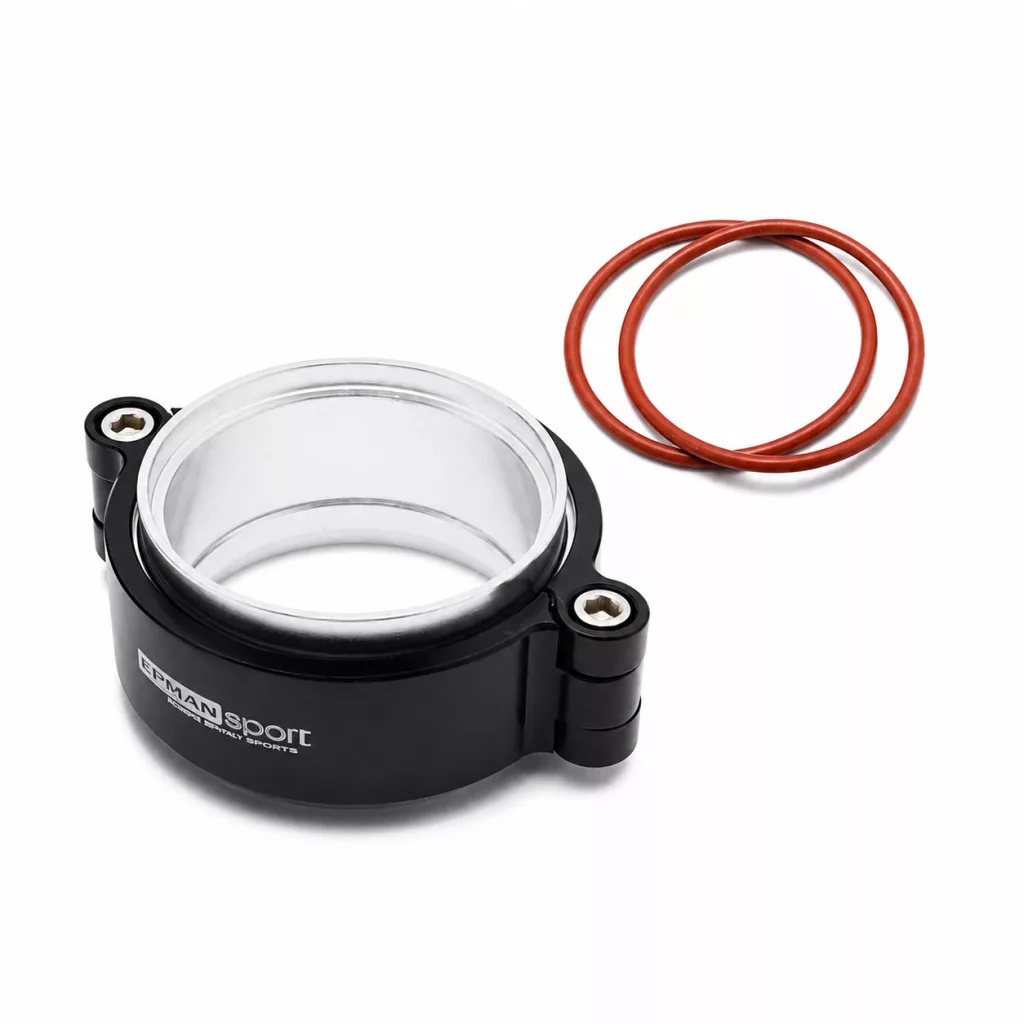

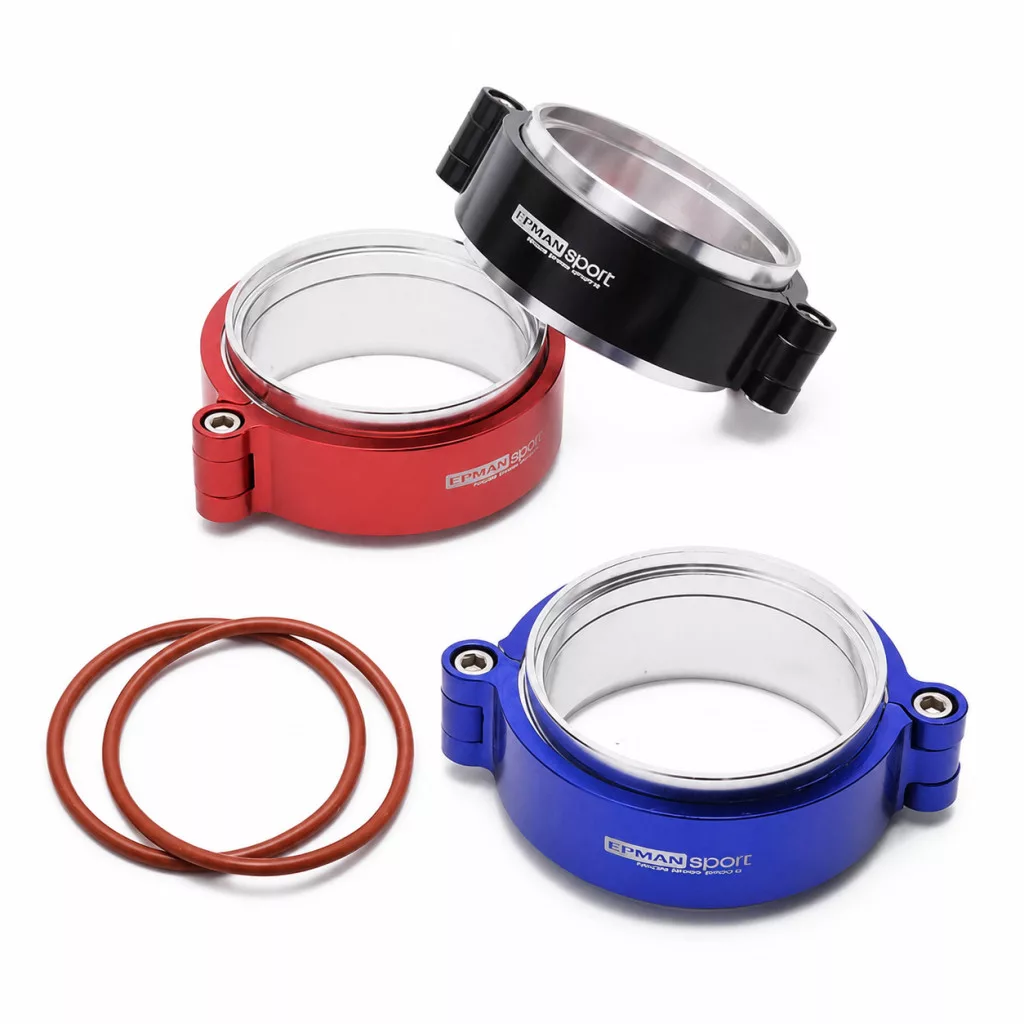

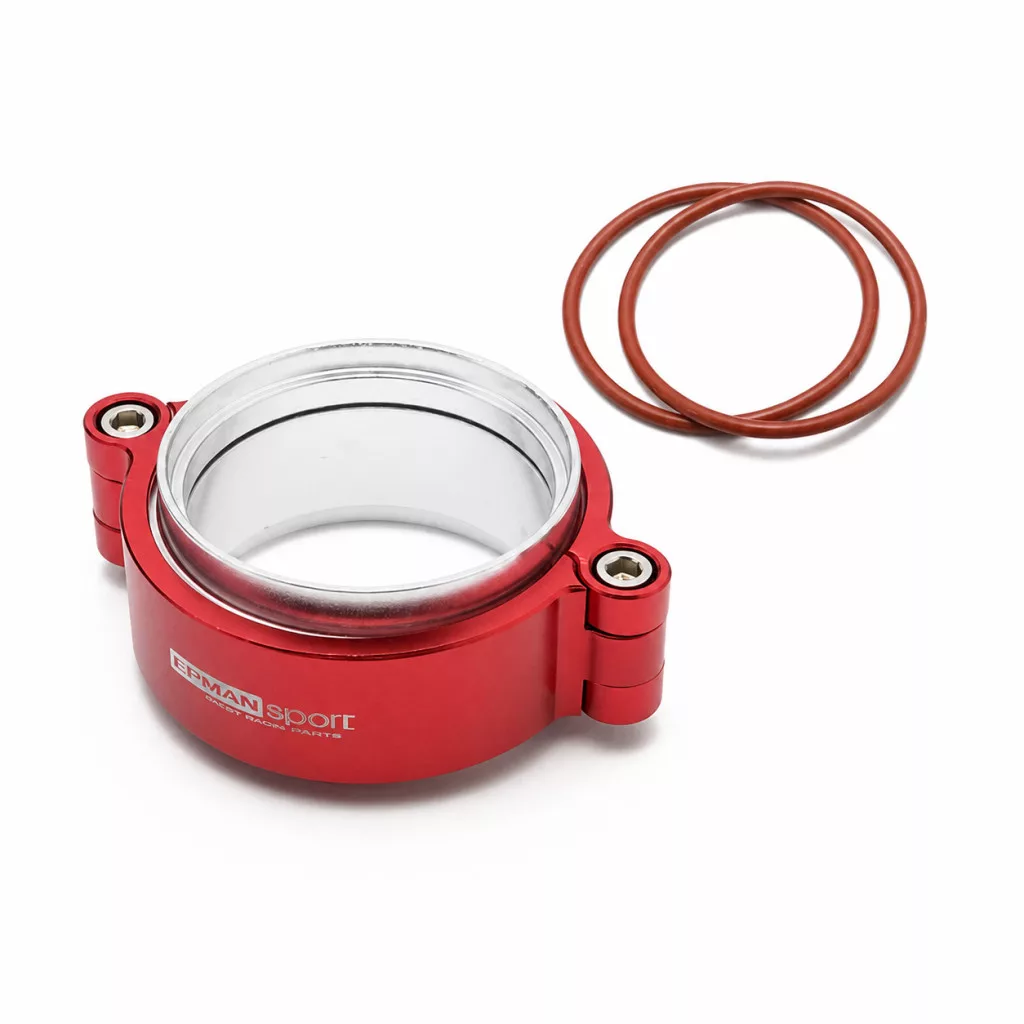

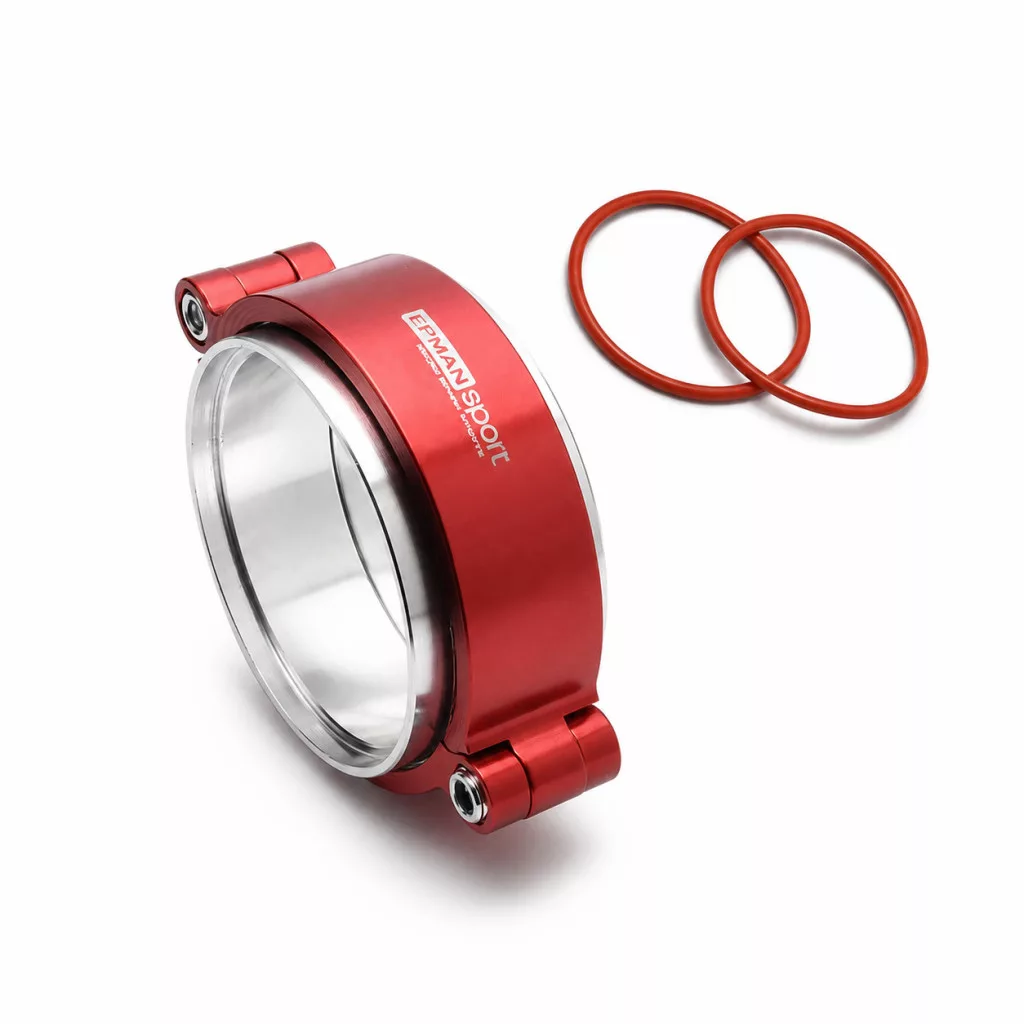

Az Epman 76 mm-es kék intercooler gyorskioldó bilincs szett (quick-release clamp) hegeszthető, dupla O-gyűrűs csatlakozást biztosít egyedi töltőlevegő-csőrendszerekhez. A 76 mm-es, 3,0 hüvelykes belső méret ehhez a csőmérethez készült, a két alumínium csatlakozóprofilt pedig a csővégekre kell hegeszteni.

A bilincstest tömör 6061 alumíniumból készül, felülete kék eloxált. A kialakítás szög-, tengely- és sugárirányú elmozdulást enged, ami segíti a rezgő csőszakaszok leválasztását a teljesen merev csőkötéshez képest.

Mire Jó Ez a Gyakorlatban?

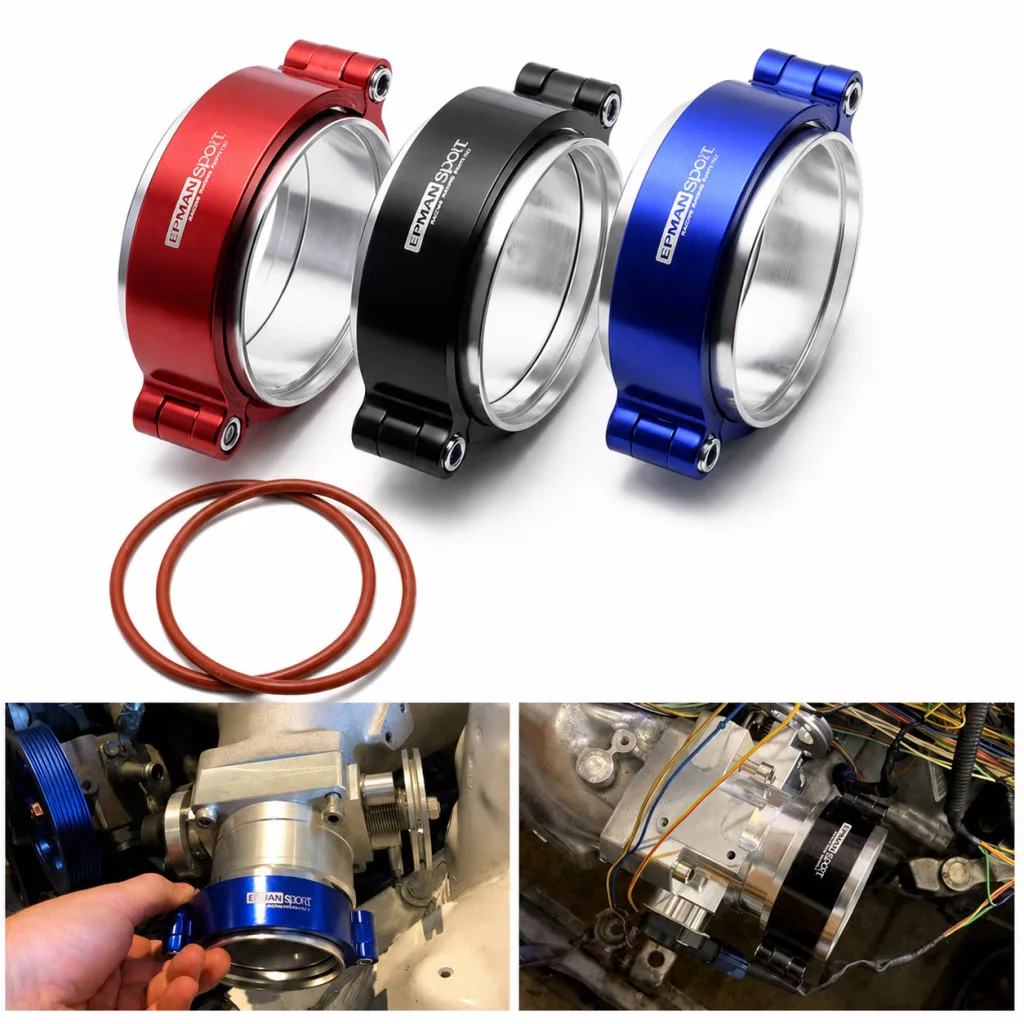

A szett egyedi turbó- és intercooler csövezésben használható olyan bontható csatlakozási pont kialakításához, ahol fontos a tömítés és a csőszakasz későbbi szétszerelhetősége. A két rögzítőcsavar meglazításával a külső bilincs eltávolítható, a dupla O-gyűrűs kialakítás pedig támogatja a tömített, rezgést elválasztó kapcsolatot.

Műszaki Adatok

• Terméktípus: hegeszthető intercooler gyorskioldó bilincs szett
• Belső méret: 76 mm, 3,0 hüvelyk
• Bilincs anyaga: tömör 6061 alumínium
• Szín és felület: kék, eloxált

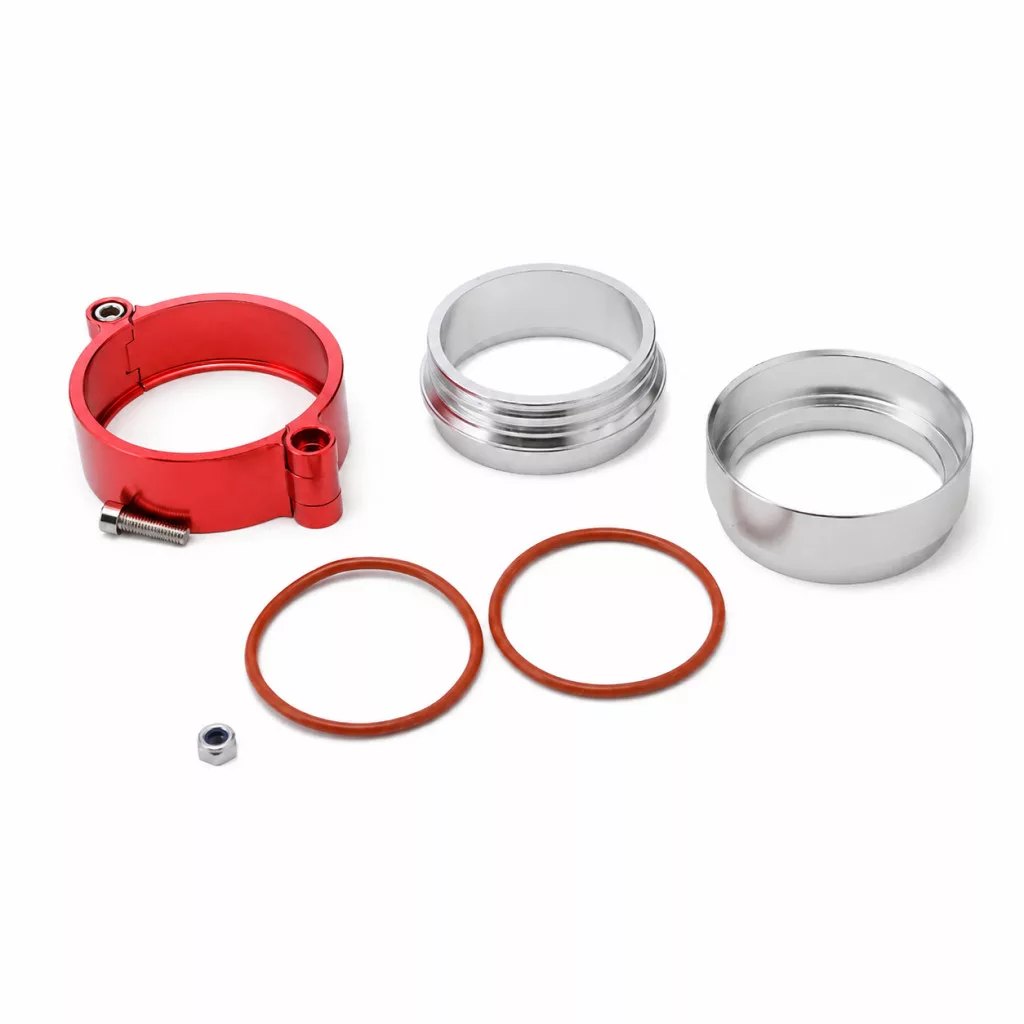

• A szett tartalma: alumínium bilincs, két hegeszthető alumínium csatlakozóprofil és O-gyűrűk
• Rögzítés: két csavarral oldható bilincstest
• Repesztési nyomásérték: 55,2 bar, 800 psi
• Hőállóság: legfeljebb 204 °C, 400 °F
• Engedélyezett elmozdulás: szög-, tengely- és sugárirány

Választási és Szerelési Tippek

• Csőméret: mérd meg a cső tényleges átmérőjét, és hegesztés előtt ellenőrizd a 76 mm-es csatlakozóprofilok illeszkedését.
• Csőanyag: a mellékelt csatlakozóprofilok alumíniumból készülnek, ezért a csőnek és a hegesztési eljárásnak alkalmasnak kell lennie alumínium hegesztésére.
• O-gyűrűk: hegesztés előtt távolítsd el a tömítéseket, majd csak a teljesen lehűlt és megtisztított alkatrészekbe helyezd vissza őket.
• Beállítás: a csővégeket sorjázd, a két csatlakozóprofilt pedig egy tengelyben és feszültségmentesen állítsd be a végleges hegesztés előtt.
• Hozzáférés: hagyj elegendő szerelési helyet mindkét rögzítőcsavar oldásához és a külső bilincs eltávolításához.

Beépítés előtt ellenőrizd a cső tényleges méretét, a csőanyag és a hegeszthető profilok összeférhetőségét, az O-gyűrűk állapotát, valamint a csavarok hozzáférhetőségét, majd hasonlítsd össze ezeket a felsorolt műszaki adatokkal.
