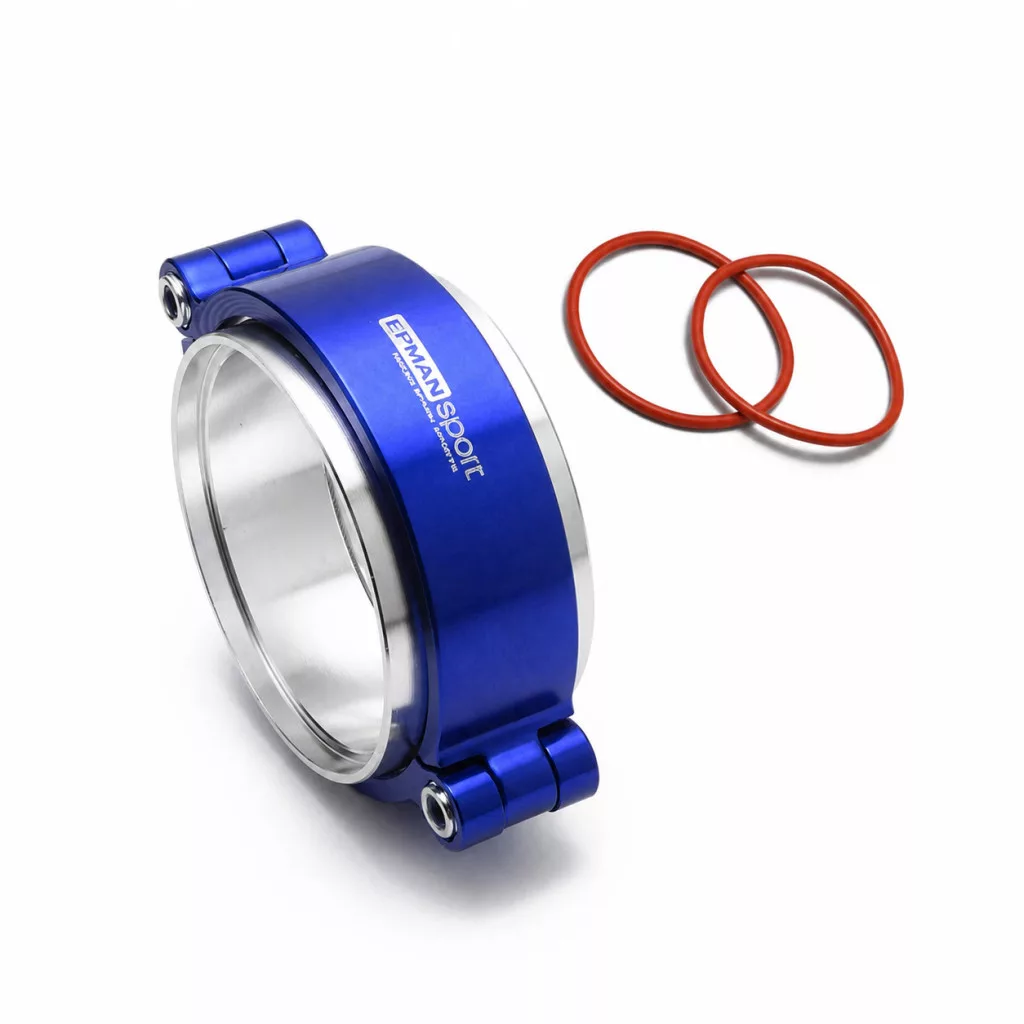

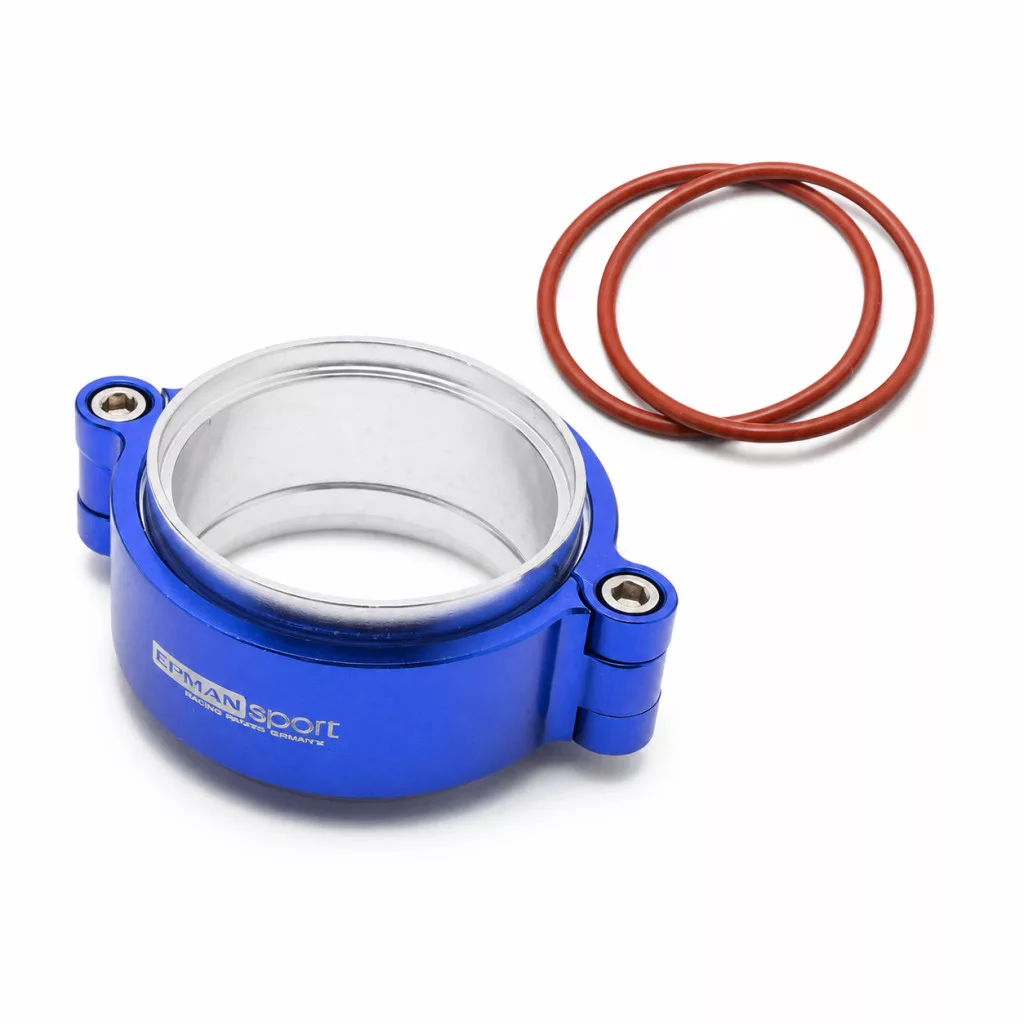

Epman 51 mm-es kék intercooler gyorskioldó bilincs szett csavaros rögzítéssel

Főbb Jellemzők és Előnyök – Epman 51 mm-es kék intercooler gyorskioldó bilincs szett

Az Epman 51 mm-es kék intercooler gyorskioldó bilincs szett (quick release clamp) hegeszthető, dupla O-gyűrűs csatlakozást biztosít egyedi töltőlevegő-csőrendszerek kialakításához. Az 51 mm-es névleges csőméret a 2,0 hüvelykes változatot jelöli, a két alumínium csatlakozóprofilt pedig a csővégekre kell hegeszteni.

A bilincstest 6061 tömör alumíniumból készül, felülete kék eloxált. A csatlakozás szög-, tengely- és sugárirányú elmozdulást enged, ami segíti a rezgő csőszakaszok leválasztását és csökkenti a merev csőkötésből eredő terhelést.

Mire Jó Ez a Gyakorlatban?

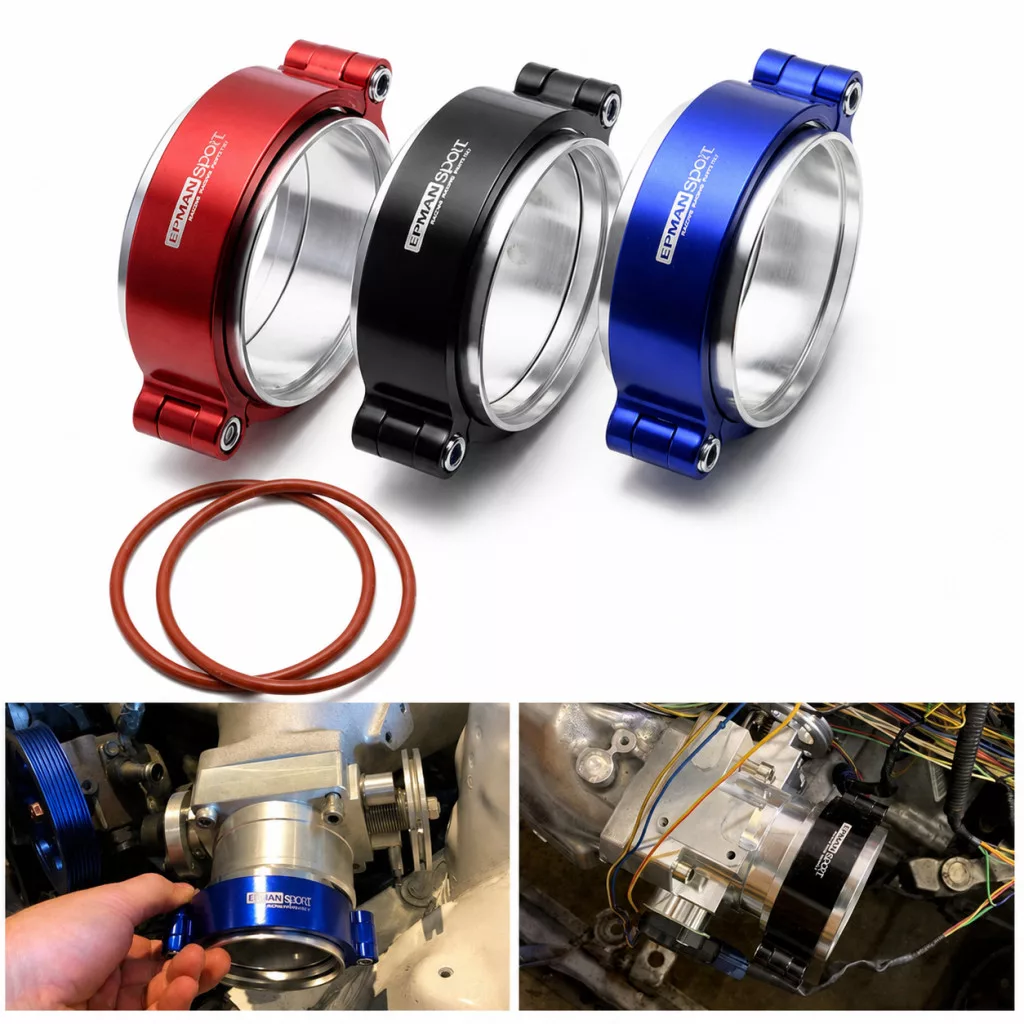

Az összeállítás egyedi turbó- és intercooler csövezésben használható olyan bontási pont kialakításához, ahol fontos a tömített csatlakozás és a rendszer későbbi szétszerelhetősége. A kétcsavaros oldás lehetővé teszi a bilincs eltávolítását, míg a dupla O-gyűrűs kialakítás segít a csatlakozás tömítésében és a rezgések elválasztásában.

Műszaki Adatok

• Terméktípus: hegeszthető intercooler gyorskioldó bilincs szett
• Belső méret: 51 mm, 2,0 hüvelyk
• Bilincs anyaga: tömör 6061 alumínium
• Szín és felület: kék, eloxált

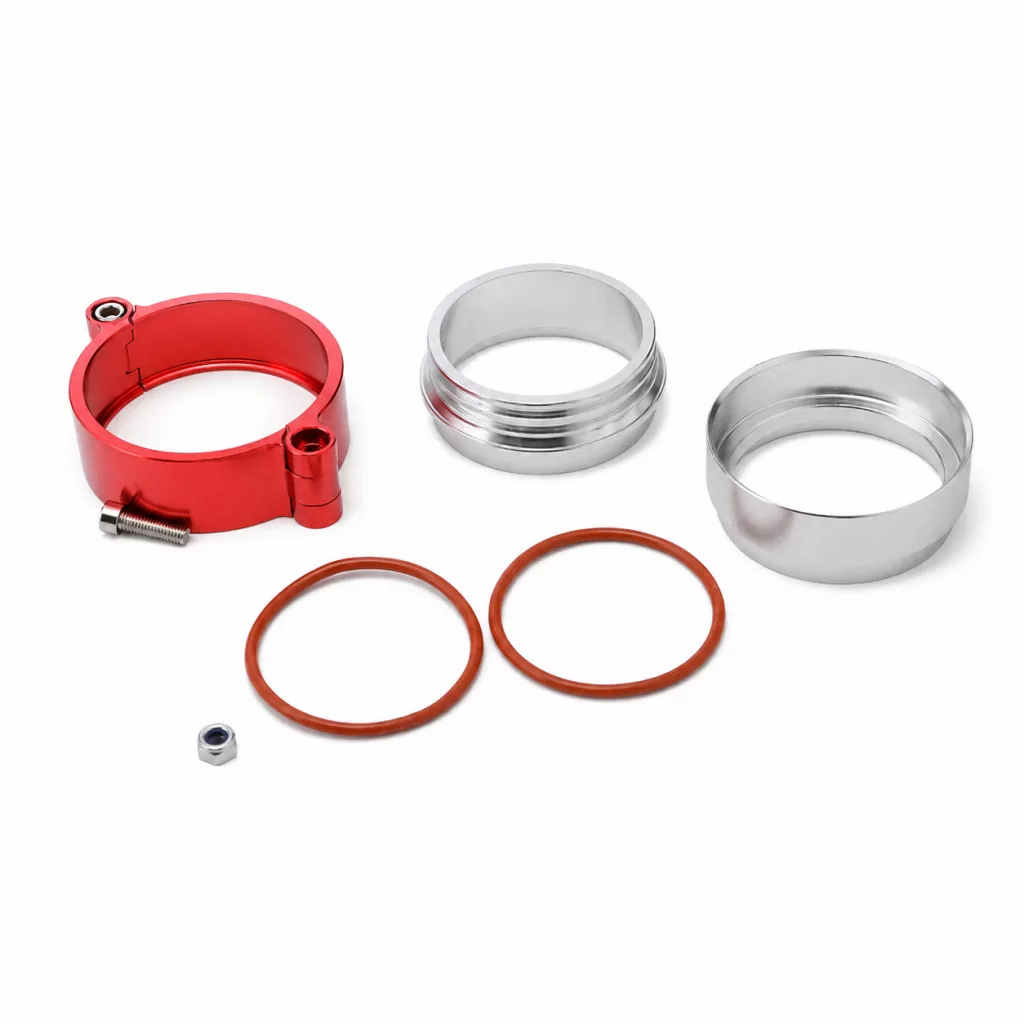

• A szett tartalma: alumínium bilincs, két hegeszthető alumínium csatlakozóprofil és dupla O-gyűrűs tömítés
• Rögzítés: két csavarral oldható bilincstest
• Repesztési nyomásérték: 55,2 bar, 800 psi
• Hőállóság: legfeljebb 204 °C, 400 °F
• Engedélyezett elmozdulás: szög-, tengely- és sugárirány

Választási és Szerelési Tippek

• Csőméret: mérd meg a beépítendő cső tényleges átmérőjét, és próbaillesztéssel ellenőrizd az 51 mm-es csatlakozóprofil illeszkedését.
• Csőanyag: a csatlakozóprofilok alumíniumból készülnek, ezért a cső anyagának és a választott hegesztési eljárásnak alkalmasnak kell lennie alumínium hegesztésére.
• O-gyűrűk: hegesztés előtt távolítsd el az O-gyűrűket a hornyokból, majd csak a teljesen lehűlt és megtisztított alkatrészekbe helyezd vissza őket.
• Beállítás: a csővégeket sorjázd, a csatlakozóprofilokat pedig feszültségmentesen és egy tengelyben állítsd be a végleges hegesztés előtt.
• Hozzáférés: hagyj elegendő helyet mindkét rögzítőcsavar oldásához, valamint a bilincs későbbi eltávolításához.

Beépítés előtt ellenőrizd a cső tényleges méretét, a hegeszthető profilok és a csőanyag összeférhetőségét, az O-gyűrűk állapotát, valamint a csavarok hozzáférhetőségét, majd hasonlítsd össze ezeket a felsorolt műszaki adatokkal.
