Főbb Jellemzők és Előnyök – AN4 90° forgatható tömlővég csatlakozó
Az AN4 90° forgatható tömlővég csatlakozó (swivel hose end) AN4 / -4AN méretű, CPE, rozsdamentes fonatos vagy nylon braided tömlőkhöz használható; PTFE, gumitömlő és E85 használathoz nem való. A 90° szög határozott iránytörést ad, a forgatható kivitel pedig segíti a fitting pozicionálását szereléskor.
Alumínium házú, anya–apa kialakítású csatlakozó, amely olaj-, üzemanyag-, víz-, folyadék-, levegő-, gáz- és hűtőközeg-vezetékekhez használható. A maximális üzemi nyomás 68,95 bar (1000 psi), az üzemi hőmérséklet pedig -53 °C és +122 °C között van.
Mire Jó Ez a Gyakorlatban?
Ez a kivitel akkor hasznos, ha a tömlőt közvetlenül el kell fordítani egy saroknál, tűzfalnál, hűtőnél vagy egy sűrűn beépített motortérben. Gyakori választás akkor, amikor a hely kihasználása fontosabb, mint az egyenes vonalvezetés.
Műszaki Adatok
- Cikkszám: AN4-90A
- Méret: AN4 / -4AN
- Szög: 90°
- Kivitel: forgatható tömlővég csatlakozó
- Anyag: alumínium
- Szín: kék-piros
- Kialakítás: anya–apa
- Kompatibilis tömlő: CPE, rozsdamentes fonatos és nylon braided tömlő
- Nem kompatibilis: PTFE tömlő, gumitömlő, E85
- Maximális üzemi nyomás: 68,95 bar (1000 psi)
- Üzemi hőmérséklet: -53 °C – +122 °C (-65 °F – +252 °F)
- Felhasználás: olaj-, üzemanyag-, víz-, folyadék-, levegő-, gáz- és hűtőközeg-vezetékekhez

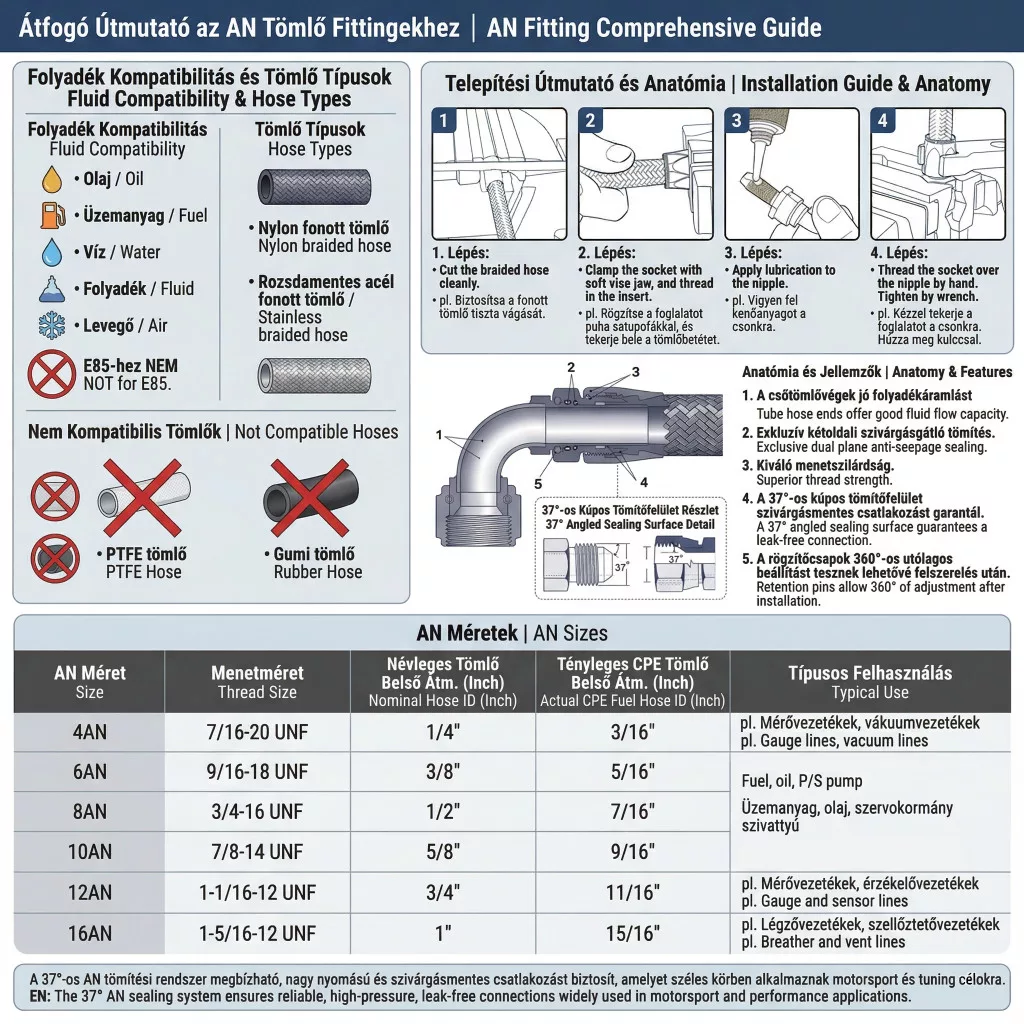

Választási és Szerelési Tippek
- Tömlőtípus: Ellenőrizd, hogy a rendszer CPE, rozsdamentes fonatos vagy nylon braided tömlőt használjon, mert PTFE és gumi tömlőhöz ez a fitting nem való.
- Üzemanyag-kompatibilitás: Olyan rendszerhez válaszd, ahol nincs E85 használat.
- Szögválasztás: A 90° kialakítás akkor megfelelő, ha a tömlőt azonnal oldalra vagy lefelé kell fordítani a csatlakozás után.
- Rendszerméret: Nézd meg, hogy a kapcsolódó elemek AN4 / -4AN rendszerre épüljenek.
- Terhelhetőség: Vesd össze a rendszer üzemi nyomását és hőmérsékletét a felsorolt tartománnyal.
Szerelés előtt ellenőrizd a tömlőtípust, az AN4 méretet, a kívánt szöget, valamint a nyomás- és hőmérséklet-tartományt, majd vesd össze ezeket a felsorolt adatokkal.
