Davies Craig Brushless 8" Thermatic elektromos ventilátor (12V)

Főbb Jellemzők és Előnyök – Davies Craig Brushless 8" Thermatic® elektromos ventilátor (12V)

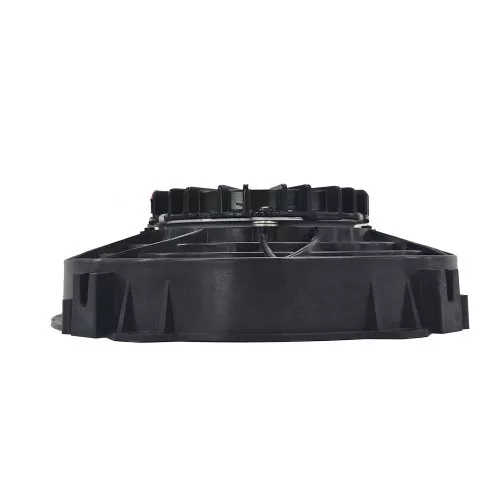

A Davies Craig Brushless 8" Thermatic® elektromos ventilátor (electric fan) (12V) kondenzátor- és radiátorhűtéshez, valamint váltóolaj- és motorolajhűtőkhöz használható. Alacsony profilú kivitel 66 mm beépítési mélységgel.

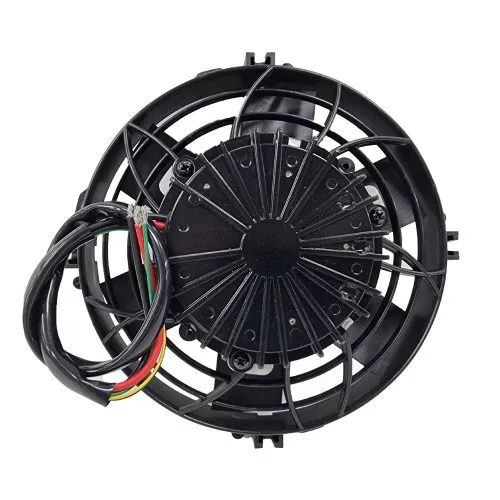

A kefe nélküli motor IP68 védettségű, beépített reverzibilis forgásirány-technológiával, így nyomó vagy szívó üzemre is kialakítható. Kilenc vezérlési mód érhető el, teljes fordulatszámú üzemmel, analóg vezérléssel vagy PWM fordulatszám-szabályozással.

Mire Jó Ez a Gyakorlatban?

Olyan beépítésekhez jó választás, ahol kevés a hely a radiátor és a motor között, mégis stabil légáram és rugalmas vezérlés kell, különösen kiegészítő hűtők vagy klímakondenzátor mellett.

Műszaki Adatok

• Légszállítás (max.): 765 m³/h (450 CFM)
• Üzemi feszültség: 13,5 V
• Indítási feszültség: 7,5 V
• Max. feszültség: 18 V
• Áramfelvétel: 7 A
• Tömeg: 1270 g (2,8 lb)
• Környezeti hőmérséklet: -40 °C – 80 °C (-40 °F – 176 °F)
• Védettség: IP68
• Fordulatszám-tartomány: 420–4200 RPM
• PWM frekvencia: 100–1000 Hz
• PWM kitöltési tényező: 0–100%
• PWM jel feszültség: 7,5–18 V
• Analóg vezérlőfeszültség: 0 V – tápfeszültség

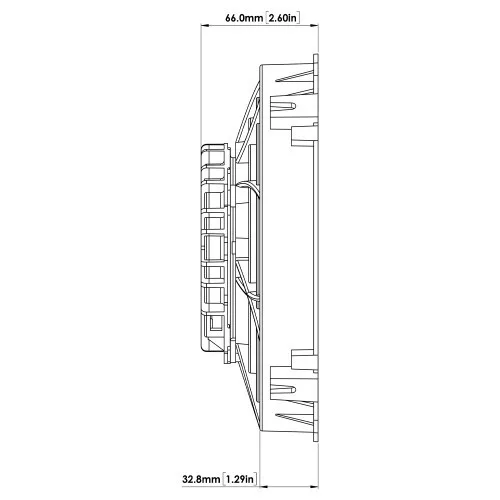

• Méretek: 66 mm (2,6") mélység

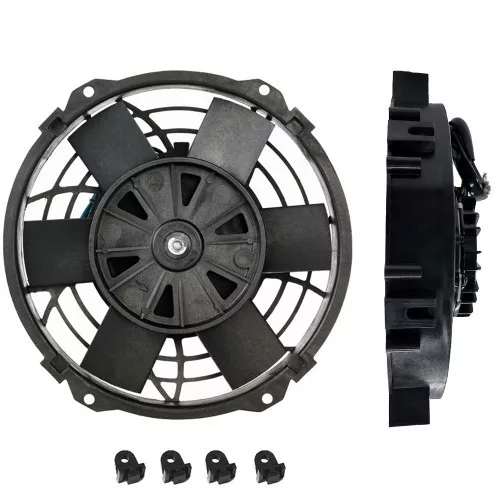

• Csomag tartalma: ventilátor egység (motor, lapát, burkolat, rögzítőláb) (1), rögzítőlábak (4)

Választási és Szerelési Tippek

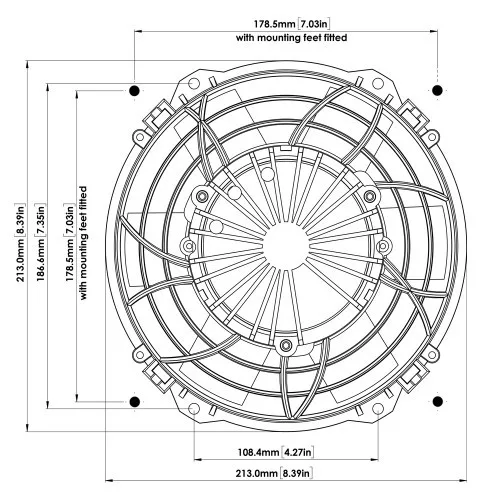

• Beépítési hely: mérd le a radiátor és a környező alkatrészek közti helyet, és számolj a 66 mm mélységgel.
• Áramkör védelem: alakíts ki a 7 A terheléshez illeszkedő, megfelelően biztosított tápágat és stabil testelést.
• Nyomó vagy szívó üzem: gyárilag nyomó üzemre van beállítva; szívó üzemhez a lapátot le kell venni és át kell fordítani, majd a bekötést a leírás szerint módosítani.
• Forgásirány ellenőrzése: végleges rögzítés előtt ellenőrizd, hogy a lapát a jelölés szerinti irányba forog.
• Vezérlés: válaszd ki a vezérlési módot (teljes fordulat, analóg, PWM), és ellenőrizd a PWM jel (100–1000 Hz) illeszkedését a rendszeredhez.

Szerelés előtt ellenőrizd a rendelkezésre álló helyet, a kívánt légáram irányát, a 12V-os rendszer feszültségtartományát és a vezérlési módot, majd vesd össze a beépítést a fenti műszaki adatokkal.
