Főbb Jellemzők és Előnyök – Darton MID hengerpersely készlet Honda B16-hoz, 84,00–85,00 mm

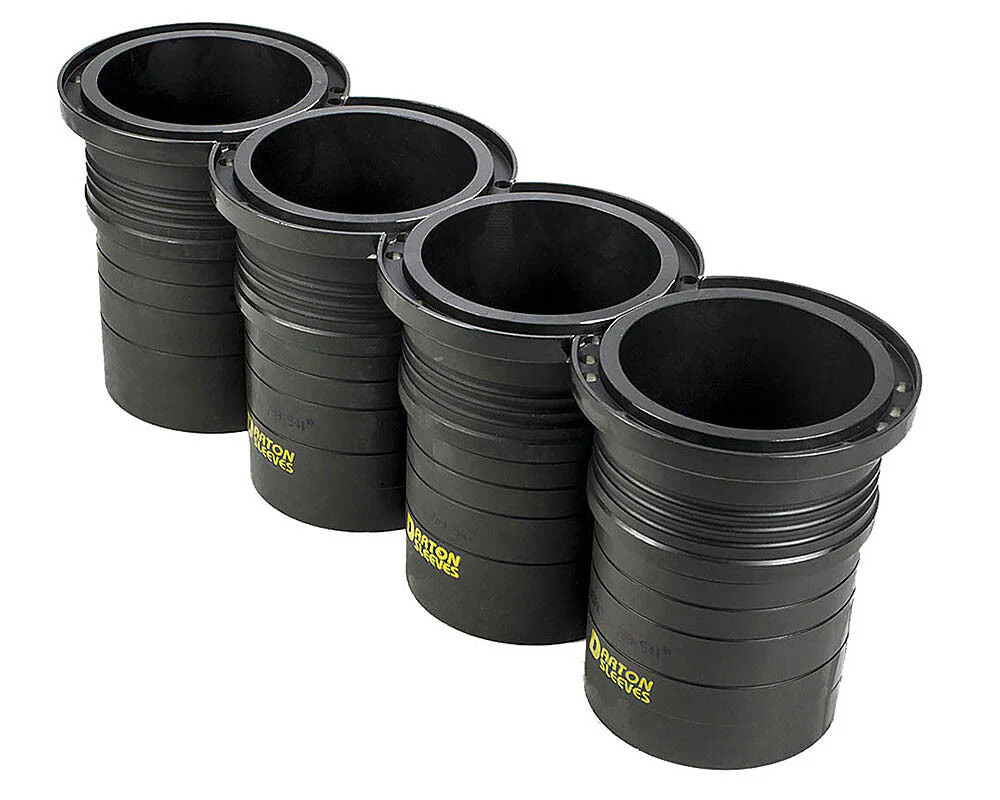

A Darton MID hengerpersely készlet Honda B16-hoz, 84,00–85,00 mm egy peremes MID hengerpersely (sleeve) megoldás Honda B16 84 mm alkalmazáshoz, 84,00–85,00 mm furattartománnyal és 83,77 mm tényleges furattal. Ez a kiinduló méret a végső megmunkáláshoz és hónoláshoz igazítható.
A MID kialakítás az irányított hűtőközeg-áramlásra épít a felső hengerfal és perem környezetében, miközben a foszfátbevonat a korrózióval és a felületi igénybevétellel szembeni ellenállást támogatja. A konstrukció a MID rendszerű nedves perselyek egyedi cserélhetőségét is megtartja.
Mire Jó Ez a Gyakorlatban?
Ez a perselykészlet akkor hasznos, amikor a blokkot célfurathoz és újraépítési koncepcióhoz kell igazítani, miközben fontos a megadott furattartomány, a peremes kialakítás és a MID rendszer hűtési logikája. A 83,77 mm tényleges furat miatt a végső méretet a tervezett dugattyúhoz és megmunkálási folyamathoz lehet illeszteni.
Műszaki Adatok
- Típus: MID Sleeve
- Alkalmazás: Honda B16 84 mm
- Furat tartomány: 84,00–85,00 mm
- Furat – tényleges: 83,77 mm
- Külső átmérő: 95,25 mm (3.750 in)
- Falvastagság: 5,74 mm (0.226 in)
- Hossz: 133,35 mm (5.250 in)
- Perem vastagság: 12,70 mm (0.500 in)
- Perem átmérő: 117,50 mm (4.626 in)
- Származási ország: USA
Választási és Szerelési Tippek
- Célfurat: Ellenőrizd, hogy a tervezett készméret az 84,00–85,00 mm tartományba esik, és illeszkedik a dugattyúmérethez.
- Kiinduló furat: A 83,77 mm tényleges furat azt jelzi, hogy a végső méret megmunkálással készül el, ezért ezt a hónolási tervvel együtt kezeld.
- Blokkmegmunkálás: Hasonlítsd össze a 95,25 mm külső átmérőt, a 117,50 mm peremátmérőt és a 12,70 mm peremvastagságot a blokk megmunkálási méreteivel.
- Beépítési hossz: Ellenőrizd a 133,35 mm hosszot a blokk alsó és felső megtámasztásával együtt, hogy a persely helyzete a tervezett összeépítéshez illeszkedjen.
- Hűtési kialakítás: MID rendszerű perselynél a blokk és a hengerfej vízjáratainak állapota, valamint az o-gyűrűs zóna kivitelezése is fontos szerelési szempont.
Beépítés előtt ellenőrizd a célfuratot, a blokk megmunkálási méreteit, a peremkialakítást, a hosszméretet és a hűtési kialakítást, majd ezeket vesd össze a felsorolt adatokkal.
